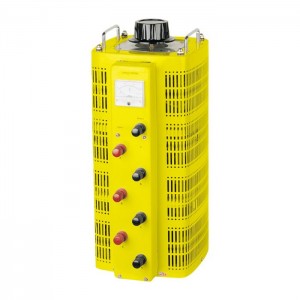

ПрофКиП АТСН-20-380 трехфазный автотрансформатор (Латр)

АТСН-20-380 лабораторный автотрансформатор трехфазный (15 кВА)
Артикул: 331072
Модель: ПрофКиП АТСН-20-380
Бренд: ПрофКИП
Цена:
146 966 Р
Доступен для заказа
Добавить к сравнению

Назначение трехфазного автотрансформатора (Латр) ПрофКиП АТСН-20-380:

Лабораторный автотрансформатор трехфазный ПрофКиП АТСН-20-380 (15 кВА) предназначен для регулировки однофазного напряжения в пределах от 0 В до 430 В при питании от сети 380 В, частотой 50 Гц. Применяется в качестве трехфазного лабораторного автотрансформатора (ЛАТР), при наладке и тестировании электрооборудования, и для поддержания в ручном режиме номинального напряжения на нагрузке.

Особенности трехфазного автотрансформатора (Латр) ПрофКиП АТСН-20-380:

  • Плавная регулировка напряжения;
  • Синусоидальная форма выходного напряжения;
  • Стрелочная индикация выходного напряжения;
  • Клеммные колодки для подключения сети и нагрузки.

Технические характеристики трехфазного автотрансформатора (Латр) ПрофКиП АТСН-20-380:

Параметр Значение
Основные технические характеристики
Номинальное входное напряжение 380 В
Частота питающей сети 50 / 60 Гц
Диапазон регулировки напряжения 0 В … 430 В
Максимальный ток нагрузки 20 А
Максимальная мощность 15 кВА
Количество фаз 3
Режим работы Непрерывный
Условия эксплуатации
Вибрация, тряска, удары Отсутствие
Температура окружающей среды  -5°С … 40°С
Относительная влажность воздуха, при температуре 25°С Не более 80%
Атмосферное давление 100 кПа ±4 кПа
Степень защиты IP20 (не герметизирован)
Общие характеристики
Питание 380 В, 50 /60 Гц
Габаритные размеры 3455х430х570 мм
Вес 68 кг

Сравнительная таблица лабораторных автотрансформаторов трехфазных ПрофКиП АТСН-х-380-серии:

Модель Ток U входной Частота U выходной Габариты Вес
ПрофКиП АТСН-4-380 4 А 380 В 50 / 60 Гц 0 В … 430 В 185 х 205 х 510 мм 21,3 кг
ПрофКиП АТСН-8-380 8 А 380 В 50 / 60 Гц 0 В … 430 В 235 х 240 х 510 мм 32,2 кг
ПрофКиП АТСН-12-380 12 А 380 В 50 / 60 Гц 0 В … 430 В 265 х 270 х 510 мм 42,5 кг
ПрофКиП АТСН-20-380 20 А 380 В 50 / 60 Гц 0 В … 430 В 345 х 430 х 570 мм 68 кг
ПрофКиП АТСН-27-380 27 А 380 В 50 / 60 Гц 0 В … 430 В 345 х 430 х 570 мм 76,5 кг
ПрофКиП АТСН-40-380 40 А 380 В 50 / 60 Гц 0 В … 430 В 345 х 440 х 1050 мм 136 кг
ПрофКиП АТСН-60-380 60 А 380 В 50 / 60 Гц 0 В … 430 В 350 х 440 х 1500 мм 170 кг
ПрофКиП АТСН-80-380 80 А 380 В 50 / 60 Гц 0 В … 430 В 450 х 470 х 1500 мм 200 кг

Комплект поставки ПрофКиП АТСН-20-380

Наименование Количество
1 Трехфазный автотрансформатор (Латр) ПрофКиП АТСН-20-380 1
2 Руководство по эксплуатации 1
