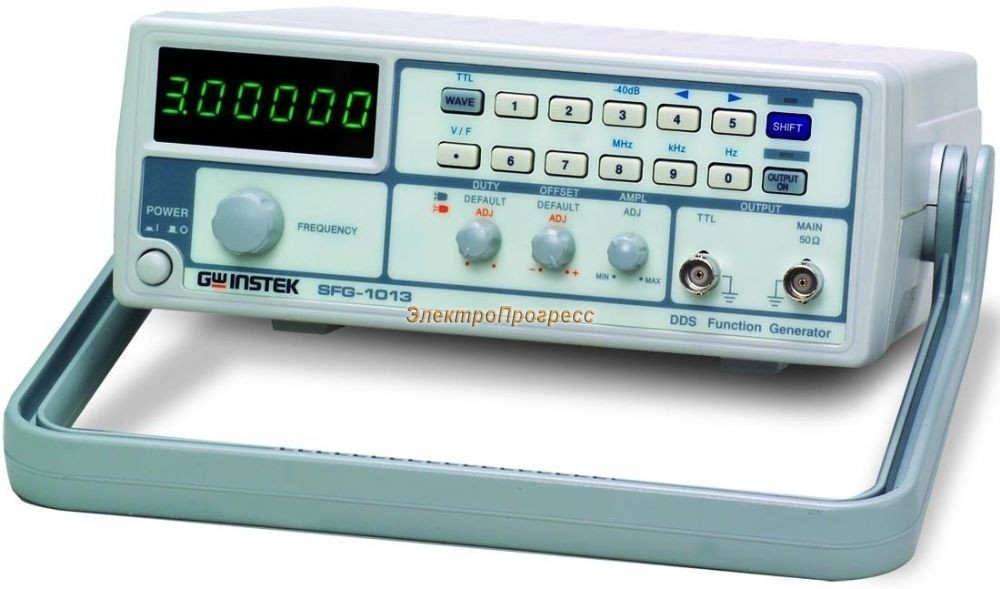

SFG-71013 - генератор

SFG-71013 - генератор
Артикул: 417050
Модель: SFG-71013
Гарантия: 24 мес.
Бренд: GOOD WILL Instek
Цена:
27 600 Р
Доступен для заказа
Добавить к сравнению

Краткие характеристики SFG-71013:

  • Прямой цифровой синтез
  • Высокая стабильность и точность установки частоты (20×10-6)
  • Малые гармонические искажения (менее -55 дБн при 1 Гц … 200 кГц)
  • Частотный диапазон 0,1 Гц … 3 МГц
  • Форма сигнала: синус, треугольник, меандр
  • Разрешение по частоте 100 мГц
  • Режим постоянного смещения
  • Индикатор выходного напряжения

Технические характеристики SFG-71013:

ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ Частотный диапазон (для синуса и меандра) 0,1 Гц … 3 МГц
Частотный диапазон (для треугольника) 0,1 Гц … 1 МГц
Разрешение по частоте 0,1 Гц
Погрешность установки (20х10-6)
Амплитуда > 10 Впик (на 50 Ом)
Погрешность установки напряжения ±20% при максимальной амплитуде
Выходное сопротивление 50 Ом ± 10%
Аттенюатор 40 дБ ± 1 дБ
Постоянное смещение ± 5 В (на 50 Ом)
Асимметрия формы 0,25…0,75 для частот менее 1 МГц (форма сигнала меандр)
СИНУСОИДАЛЬНЫЙ СИГНАЛ Коэффициент гармоник (при уровне сигнала от 0,1 MAX до максимального) > - 55 дБн, 0,1 Гц – 200 кГц
> - 40 дБн, 0,2 МГц – 2 МГц
> - 30 дБн, 2 МГц – 3 МГц
Неравномерность АЧХ ±0,3 дБ, 0,1 Гц ~ 1 МГц
±0,5 дБ, 1 МГц ~ 2 МГц
± 1 дБ, 2 МГц ~ 3 МГц
ТРЕУГОЛЬНЫЙ СИГНАЛ Нелинейность £ 2% (0,1Гц…100кГц), £ 5% (100 кГц…1 МГц)
ПРЯМОУГОЛЬНЫЙ СИГНАЛ Асимметрия импульсов ± (5% от периода + 4 нс), 0,1 Гц…100 кГц
Время нарастания/спада £ 100 нс (макс. уровень 50 Ом)
ТТЛ-ВЫХОД Выходной уровень ³ 3В
Коэффициент нагрузки 20 ТТЛ-элементов
Время нарастания/спада £ 25 нс
ОБЩИЕ ДАННЫЕ Напряжение питания 115 В / 230 В ± 15%, 50 / 60 Гц
Габаритные размеры 251 x 91 x 291 мм
Масса 2,1 кг
По запросу
